循环泵工作原理是通过叶轮旋转造成进、出口的压力差，然后将水循环起来。这种泵叫做循环泵，比如地暖，暖气片等供热管道中的热水就是利用循环泵进行循环的。

循环泵工作原理

1、循环泵的工作原理要将水循环起来所用的泵就叫循环泵，例如水暖供热管道中的热水是靠循环水泵循环起来的。

2、装置中输送反应、吸收、分离、吸收液再生的循环液用泵。一般采用单级离心泵。循环泵的流量中等大小，在稳定工作条件下，泵的流量变化比较小。

循环泵可以分为热水循环泵和低温循环泵。循环泵是指泵的作用，离心泵是指泵的结构。两者概念不同。用来克服循环系统的压力，可以用低扬程水泵。循环泵的工作原理是把水循环起来用的水泵被称为循环水泵。

循环泵是用来产生动力，强制有机热载体在有机热载体炉，用热设备研究管道系统中，液体流动的机械设备。叶轮是循环水泵循环系统的心脏。循环泵讲的是泵的作用，离心泵讲的是结构，两者概念不同，不能混淆。在装置运输过程中，起到反应、吸收、分离、吸收液再生的循环用水泵，平常使用单级离心泵居多。循环泵的流量大小中等，在工作稳定的条件下工作，水泵的流量变化小。扬程低，只能利用其克服循环系统压力。可以用低扬程水泵。

循环泵正确安装示意图

循环泵主要分为家用循环泵和工业循环泵两大类，家用循环泵主要分为热水器循环泵、地暖循环泵、暖气循环泵，工业循环泵主要分为：冷却水循环泵和热水循环泵量大类。

二、各种循环泵正确安装示意图如下：

1、家用热水器循环泵正确安装示意图：

从图中大家可以自己仔细看一下蓝色的管道为自来水冷水进水管、热水管我们用红色表示、安装循环泵的作用是当你启动热水循环泵时循环泵会自动运行把水流量及压力稳定到额定的流量及扬程并迅速的把水给输送到热水器里面去并从热水器出口排出来、热水器出来之后又在热水管道上面多加一个三通多设立了一根循环回水管把一部分热水又由循环泵进水管进入到循环泵里面去、所以当你启动热水循环泵之后很快热水循环泵就会把原来管道里面的冷水给打个循环和热水器出来的水综合一下就变成了热水、这样就不会浪费自来水了。

2、地暖循环泵正确安装示意图

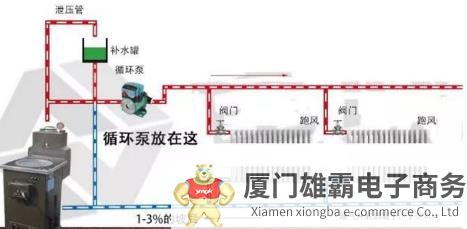

3、暖气循环泵安装示意图

4、工业冷却水循环泵安装示意图

冷却水循环泵常用的就是中央空调冷却水循环泵，下面我们就按照常规中央空调冷却水循环泵安装示意图分享给您

5、工业热水循环泵安装示意图

循环泵如何选择

实际工作中，循环水泵参数偏大的现象较为普遍，有的甚至达到原参数的2倍以上。如果循环水泵的流量和扬程偏大，会造成电能的严重浪费。所以，合理选择和正确安装使用循环水泵，是供暖经济运行的关键。

1.选择的原则

循环水泵在供暖系统中所占比例，无论是容量还是设备数量都是很大的，运行中的问题也比较多。因此，正确选择、合理使用和管理，对正常供暖和提高经济效益是十分重要的。选择时应考虑以下几个原则：

(1)所选的循环泵应满足系统中所需的最大流量和扬程，同时，要使循环水泵的最佳工况点尽可能接近系统实际的工作点，且能长期在高效区运行，以提高循环水泵长期运行的经济性。

(2)力求选择结构简单、体积小、重量轻、效率相对比较高的循环泵。

(3)力求运行时安全可靠、平稳、振动小、噪音低、抗汽蚀性能好。

(4)选择适用于流量变化大而扬程变化不大的水泵，即G-H特性曲线趋于平坦的水泵。

2.选择要注意的几个方面

(1)循环水泵容量的确定

循环水泵的流量是按采暖室外计算温度下的用户的耗热量之和确定的，而在整个采暖期内室外温度达到采暖计算室外温度的时间很短，这就使大部分时间水泵流量偏大。选择循环水泵之前首先要确定热网系统的调节方式，然后根据系统的调节方式来确定循环水泵的流量。

对于新建换热站可安装不同流量的水泵，根据用户数量的多少和室外的温度进行水泵的调节。另外，可以采用变频进行调节，使水泵软启动，降低启动电流，增强水泵的使用寿命，又能随时根据天气的变化、不同时段的供热曲线进行流量的调节，节省电能和满足不同时期的循环水量要求，达到节能的效果。

(2)换热器的阻力

换热站的内部阻力主要是换热器阻力，换热器的进出口管径应和换热片间的通水能力相匹配，必要时可适当增加换热片数量，减少其进出口的压力降，可以利用旁通管加以辅助，以免造成热网用户流量不足。

3.选择的方法

目前市场上的水泵型号、品种繁多，适合于供暖系统的水泵有单级单吸或单级双吸立式管道泵、单级单吸卧式离心泵、直联单级单吸卧式离心泵、轴开式单级双吸卧式离心泵和单级双吸中开蜗壳式离心泵等。可以按照以下步骤选择：

(1)原有计算的流量和扬程可不再进行附加。

(2)在已定的水泵系列表中找某一型号的泵，查找的流量和扬程与“水泵性能表”列出的代表性(一般为中间一行)的流量和扬程一致，如果有两种以上型号的泵都能满足要求，那就要权衡分析，通常应选其中比转速较高、结构尺寸小、重量轻的。

(3)具体选定了泵的型号后，要检查泵在该系统中运行时的工作情况，观察它的流量和扬程变化范围是否处在高效区内。如果运行工况点偏离高效区很远，则说明泵在该系统中工作经济性差，最好另行选择。
