PCB设计软件，是统一设计系统，高生产率，无压力的环境和本地3D PCB编辑器。软件提供熟悉的环境和菜单访问命令等，通过您的键盘和鼠标快捷键来快速的执行访问各种命令和功能，轻松提升您的工作效率，具有一个统一的开发环境，您可以轻松进行前端设计和捕获、物理PCB设计、混合信号电路仿真、信号完整性分析、PCB制造等各个方面的电子开发，软件提供所需要的一切编辑器和引擎，无缝支持路由软件和第三方仿真软件，您还可以根据自己的爱好进行工作空间的定制以全面适应个人工作方式！

可同时打开原理图图纸、打开PCB、打开OutputJob文件，并显示您需要从完成的电路板上生成的所有输出。超多的设计的工具可以帮助有效地完成制造产品所需的许多设计任务。有效执行工作的一个关键要素是能够在执行各种设计任务时在原理图和电路板布局之间来回流畅地移动。轻松迎接电路板设计挑战，获得更高质量的电脑鲁班设计，并能够严格在电子设计和机械设计领域之间进行紧密协作，并在它们之间轻松传递设计数据。

pcb设计软件

目前，市场上的PCB设计软件主要由Cadence和Mentor两家公司独大。

Cadence公司推出的SPB系列，原理图工具采用Orcad CIS或Concept HDL，PCB Layout采用的是Allegro。

Mentor公司有三个系列的PCB设计工具，分别是：Mentor EN系列即Mentor Board Station；Mentor WG系列即Mentor Expedition；还有PADS系列即PowerPCB。

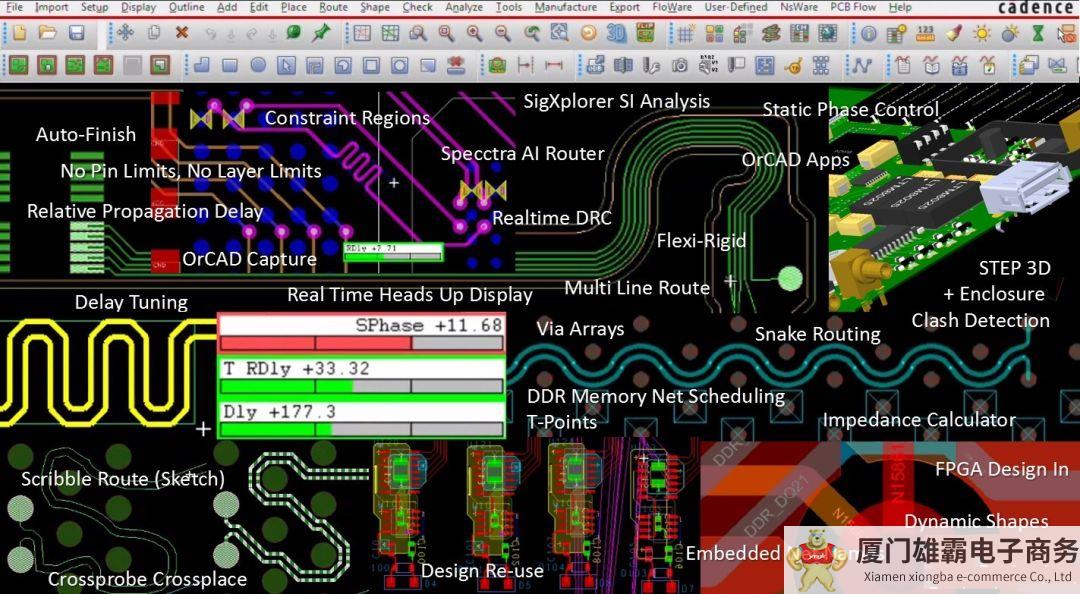

Cadence Allegro

llegro是Cadence推出的先进 PCB 设计布线工具，其提供了良好且交互的工作接口和强大完善的功能，和它前端产品OrCAD、Capture的结合，为当前高速、高密度、多层的复杂 PCB 设计布线提供了最完美解决方案。

Allegro也是目前最高端的PCB软件代表之一（此外还有：Mentor EN和Mentor WG）。像中兴、华为这类大型公司都是使用这些高端的设计软件。Allegro现在似乎成为高速板设计中实际上的工业标准，其学习资源也比较丰富，比较适合自学。

优势：软件操作界面友好，响应速度块，操作效率高，二次开发功能丰富，规则管理器功能完善，高速设计专属功能强悍等。

不足：布线推挤功能相对较弱，但是好在其布线操作效率很高，在一定程度上弥补了推挤功能的弱势。

Mentor PADS

Mentor PADS，也就是以前的PowerPCB／PowerLogic系列，是中低端的PCB软件中最优秀的一款，其界面友好、轻易上手、功能强大而深受中小企业的青睐，在中小企业用户占有很大的市场份额。而且，PADS的适用领域非常广泛，例如消费类产品设计、手机主板、工业产品设计等。

优势：入门学习简单，使用方便灵活，设计流程简洁明了，工作效率较高，原理图与PCB的交互操作性好

不足：主体设计环境PADS-Layout与布线工具PADS-Router是两个独立界面，使用时候需要频繁切换，集成度不是很好。另外，对于复杂设计规则支持不是很完善，一些复杂的设计规则没有办法用常规的功能设置来快速实现。

Altium Designer（简称AD）

很多PCB工程师接触的设计软件基本是从AD开始的，大学读电子或者机电相关专业的学生在学校里面教的也是这个。AD作为简单易学的基础入门级硬件设计软件，它的市场定位是一些简单的板子，比如单片机类，简单的工业类，用这个软件比较多，相对都是偏低端的产品设计。大部分用这个软件的公司产品也都是相对偏简单的，一般都是2层、4层为主。在中国市场上，内地城市使用的比较多，发达城市比较少用。

pcb设计软件有哪些好用

1、原理图设计软件（重要等级：三颗星）

EDA工程师一般不做原理图的编辑工作，原理图的编辑工作由硬件工程师来完成，但有时候要和原理图做交叉的检查工作，比如检查器件封装、导Netlist文件出现错误，还有最终做原理图和PCB的一致性对照检查等等，需要EDA工程师能打开原理图，进行查网络或器件的操作。

目前小易使用的原理图工具软件有：OrCAD、Pads logic、Concept HDL和Dx Designer、Eagle;

2、PCB设计软件（重要等级：三颗星）

EDA工程师必须要掌握一种或多种的PCB设计软件，这个是EDA工程师的本职技能要求，需要选择哪种PCB设计软件，主要根据上游的原理图设计使用的软件来选择，一般OrCAD的原理图，选择Pads layout、Allegro和OrCAD Layout做PCB设计，Concept HDL的选择Allegro，Dx Designer和Pads logic的选择Pads layout;

常用的PCB设计工具软件有：EE、Pads layout、Allegro、AD、Eagle;

3、功能仿真软件（重要等级：一颗星）

前仿真软件是对原理图部分的仿真，通过仿真来模拟输出的波形结果，同时确定使用器件选择的阻、容、感值，这个一般是硬件工在使用，EDA工程师可以做扩展性学习；

目前小易用使的前仿真软件为NI的Multisim软件，该软件的优势是使用简单、设计素材丰富；

另外还有常用的仿真软件如：Multisim、Saber、Pspice、ProteusPro

4、 工程仿真软件（重要等级：三颗星）

PCB设计完成后，需要进行各种仿真，比如信号仿真、电源仿真、热仿真、机械应力仿真等等，EDA工程师如果能了解仿真知识，使用仿真软件，那对EDA的技能是绝对的加分项；有以下几种：

1） ADS，对信号基本原理级的仿真使用；ADS电子设计自动化功能十分强大，包含时域电路仿真 (SPICE-like Simulation)、频域电路仿真 (Harmonic Balance、Linear Analysis)、三维电磁仿真 (EM Simulation)、通信系统仿真(Communication System Simulation)、数字信号处理仿真设计（DSP）;也包含SI、PI仿真。

2）Sigrity，对系统级的PDN电源仿真和DDR高速信号仿真；

3）FIoTHERM，产品级的散热、温度的热仿真；

4）HFSS，俗称“海飞丝”，专业的射频仿真软件。

5、工程交互软件（重要等级：三颗星）

PCB设计的过程中需要和CAM工程师交互，就需要了解一些 CAM软件的使用， 目前小易用使的CAM软件有以下几种：

1 ) AutoCAD，Autodesk公司专业的机械绘图软件，EDA工程师简单能使用二维操作就可以了，一般下列场景会用到AutoCAD：

a)在导入DXF时，板子外框不闭合，需PE操作来做一个封闭的外框；

b)DXF的缩放，结构图特征，就是不管图纸比例多少，标注的都是实际尺寸，导入DXF后，发现比实际的小或大，就需要在AutoCAD内进行放缩操作；

c)PCB生产用的拼板资料， PCB设计软件的二维线段操作功能有限，一般都是AutoCAD做成的拼板，导入到PCB中去的；

d)SMT生产用的夹具资料，这个一般从PCB导出来，然后用AutoCAD进行编辑的。

2）Pro/E，3D编辑软件，PCB导出的3D文件，结构同事反馈有问题，EDA和结构工程师一起合作查找原因，就需要EDA工程师能做打开PCB导出的3D文件的尝试操作；

3）CAM350，对GERBER资料做Double Check的DFM软件，对GERBER资料进行工程生产的检查，简单掌握一些放大、移动、对齐的操作就可以了，有些简单的修改，PCB不容易操作的，可以在CAM350里很快实现；

6、理论验证软件（重要等级：二颗星）

1）Polar SI9000，阻抗计算软件，根据提供的PCB叠层和设计需要的阻抗来计算线宽和线距，这个对EDA工程师很重要，如果设计出来的板子，生产上说线宽要控制到1mil才能满足阻抗，这显示是没法生产出来；

2）Saturn，计算导线或过孔的电流通载能力，根据设计电流大小， 计算出走线的宽度和孔径大小；

3）Matlab， 专业的数据分析和信号处理软件，可以用来验证一些函数，比如下图是验证傅里叶变换中的数字方波是由多个正弦波叠加而来，也能解释 数字波形在高速下呈现出模拟特性。

7、效率软件（重要等级：二颗星）

PCB设计中可以使用一些效率软件来提高工作的效率，小易一般使用下列几种效率软件：

1）launchy，Windows快速启动和快速找文件；

2）Foldermenu， 记录保存文件路径；

3）Strokit，手势识别，可以通过鼠标手势快速在原理图和PCB之间浏览切换视图；

4）Ditto，剪切板管理，可以管理保存多个剪切内容；

5）AHK，代码快速插入工具。

8、办公管理软件（重要等级：二颗星）

PCB设计完成后，需要对资料进行整理，制作制版文件和生产文件，就需要EDA工程师具有Word和Excel文件的编辑能力，有CIS数据库的公司，EDA工程师还需要熟悉Access的使用。
